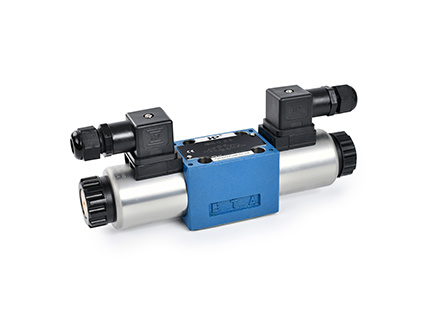

不带位置反馈直动式比例换向阀

1.直控式比例换向阀，不带位移电反馈，阀芯由弹簧对中；
2.可实现流量精准无级调节（无压力补偿）和方向控制；
3.带中心螺纹的比例电磁铁，线圈可单独拆卸；
4.用于底板安装，安装面按统一国际标准ISO 4401；
5.电控器有外置式和集成式，可与欧美同类产品互换使用；

PDF下载

产品描述

4WRA	E	6	- C2	-30	A	- 10	- D24	- K31	- A1	- V	- **
1	2	3	4	5	6	7	8	9	10	11	12

1- 直动式不带位移电反馈
2- 电控器空白:外置式放大板;E:集成式放大板
3- 公称通径 6:6通径; 10:10通径
4- 滑柱机能详见滑柱机能表
5- 公称流量 6通径 07:7L/min; 15:15L/min; 30:30L/min
10通径 30:30L/min; 60:60L/min
6- 节流槽形式
7- 设计代号
8- 电源电压空白:无(用于4WRA);D24:DC24V(用于4WRAE)
9- 电气连接 4WRA 空白:附线圈插头(PG11);K4:无
4WRAE 空白:附放大器插头;K31:无
10- 控制指令空白:用于4WRA;A1:指令值±10V(用于4WRAE);F1:指令4至20mA(用于4WRAE)
11- 密封材料空白:丁腈橡胶;V:氟橡胶
12- 更多细节说明

最大压力	315	bar
最大流量	75	L/min
工作介质	符合DIN51524标准的矿物油(HL、HLP)，其他油液请咨询我公司	/
黏度推荐范围	20到380mm2/s(优先选择30至46mm2/s)	/
油液污染度	最高污染等级按NAS1638 9级或ISO4406 20/18/15级	/
